Технические характеристики

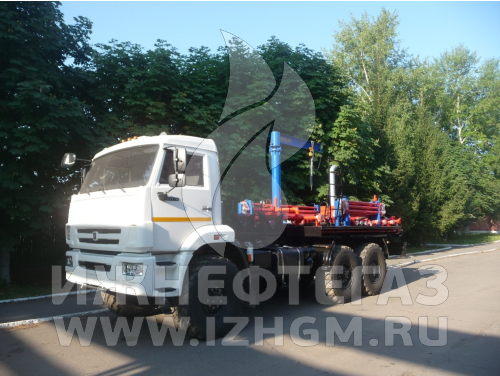

Шасси автомобиля

КаМАЗ-43118

- колесная формула

6х6

- колесная база, мм

3690 + 1320

 Блок манифольда

 Наибольшее рабочее давление:

- в напорном коллекторе, МПа

70 (40)

- в раздающем коллекторе, МПа (кгс/см2)

2,5(25)

 Количество отводов, шт.:

- на напорном коллекторе

6

- на раздающем коллекторе

8

- от напорного коллектора к устьевой головке

2

 Условный проход отводов, мм

50

 СКСЦ

 Измеряемые параметры, пределы измерения:

- плотность, кг/м3

800…2000

- расход, м3/мин

- 0…3,0

- давление, МПа (кгс/см2)

0…700

- температура, 0С

50…+100

 Грузоподъемный механизм:

- грузоподъемность, кг

500

- вылет стрелы, мм

1600

- высота подъема, мм

2860

Габаритные размеры, мм, не более

- длина

9350

- ширина

2500

- высота

3600

 Полная масса, кг

13600

Состав установки:

 Шасси автомобиля, шт

1

 Навесное оборудование:

- коллектор напорный, шт.

1

- клапан предохранительный, шт.

1

- разделитель с амортизатором, шт.

1

- коллектор раздающий, шт.

2

- трубопровод вспомогательный, шт.:

- труба L=4000мм

6

- труба L=2000мм

6

- шланг нагнетательный 2”, шт.

1

- колено шарнирное, шт.

16

- вилка, (Y- образная) шт.

4

- переводник, шт.

4

 СКСЦ, к-т

1

 Грузоподъемный механизм, шт.

1

 Комплект запасных частей и инструмента, к-т

1
