Характеристика

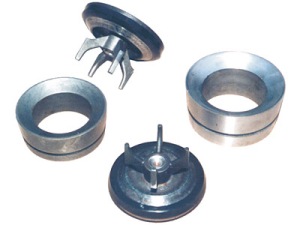

Клапанный узел

КПН-40/105(К)

КПН-32/120(К)

КПН-70/120(К)

КПНШ-105/116(К) посадочные размеры соответствуют клапанам по Std.7API(№ 4)

КПНШ-50/132(К) посадочные размеры соответствуют клапанам по Std.7API(№ 5)

Наиб. давление, МПа

40

32

70

105

50

Диаметр затвора, мм

105

120

120

116

132

Конусность седла

1:5

1:6

Масса, кг

3,0

3,5

4,6

3,7

4,4

Использование в насосах

9ТМ, 9МГр, НБ-125, НЦ-320, НПЦ-32

15Гр, 3НП-32-50, НТП-63, НП-50, СИН-34, СИН-46, СИН-32НМ, НП-160, 2НП-60, НВ-60

4Р-700, Н-630, 14Т1, 14Т2,14Т3, СИН-31НМ, НП-200, 5НК-500, БМ-700, УБМ-70К, СИН-43

НП-1000, НП-1000К, НТП-800, НТП-500, НП-400К, НТП-300, TWS-900LW, TWS-1300, HT-400, RR-500
