Насос буровой НБ-32, насос буровой НБ-50, насос буровой НБ-80, насос буровой НБ-125, насос буровой НБ-125 иж
В НАЛИЧИИ в Ижевске
Приводной поршневой двухцилиндровый с цилиндрами двойного действия.
Состоит из двух основных частей – приводной и гидравлической, соединенных между собой и смонтированных на общей раме.
Привод бурового насоса осуществляется клиноременной передачей от электродвигателя либо через редуктор от карданной передачи.
Насос буровой предназначен для: нагнетания промывочной жидкости при бурении нефтяных, газовых, геологоразведочных скважин. Также может использоваться в пищевой промышленности (спирты), строительстве (битум, цемент, бетон), на комбинатах в сельском хозяйстве (мелиорация) для перекачки агрессивных и неагрессивных жидкостей.
Буровые насосы могут комплектоваться электродвигателями, располагаться на санях, прицепах, машинах и в контейнерах.
Буровые насосы комплектуются элементами повышенной прочности: цилиндровыми биметаллическими втулками, фторопластовыми поршнями и уплотнениями штоков, упрочненными штоками из нержавеющего металла и высоколегированных сталей, термически упрочненными и хромированными поверхностями.
Возможна адаптация буровых насосов под различные температурные зоны, климатические условия (Север, Тропики) за счет установки деталей, устойчивых к кислотам различной плотности и агрессивным средам.
Дополнительно к буровому насосу можно сформировать комплект запчастей (ЗИП) на необходимый период времени с учетом среды эксплуатации оборудования.
Наше предприятие «ИЖНЕФТЕГАЗ» оказывает как гарантийное, так и послегарантийное обслуживание всех узлов буровых насосов НБ-32, НБ-50, НБ-80, НБ-125, НБ-125 иж
Также можем произвести капитальный ремонт буровых поршневых насосов НБ-32, НБ-50, НБ-80, НБ-125, НБ-125 иж любых марок и производителей.
Буровые насосы НБ-32, НБ-50, НБ-80, НБ-125, НБ-125 иж – горизонтальные, двухцилиндровые, двустороннего действия, приводные со встроенным редуктором.
Буровые насосы НБ-32, НБ-50, НБ-80, НБ-125 используются для нагнетания промывочной жидкости (воды, глинистого раствора) в скважину при геологоразведочном и структурно-поисковом бурении на нефть и газ.

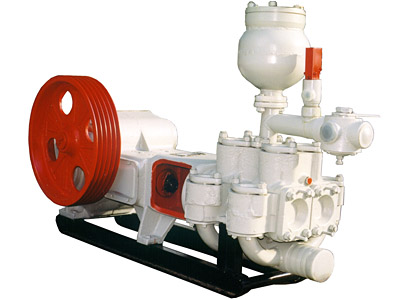

Насос буровой НБ-32
Буровой насос НБ-32 может быть использован для перекачивания неагрессивных сред в различных отраслях промышленности. По своей конструкции буровой насос НБ-32 является двухпоршневым, горизонтальным, двустороннего действия. Основными частями бурового насоса НБ-32 являются: гидравлический блок и блок привода.
Снижение неравномерности подачи жидкости обеспечивается наличием в конструкции насоса бурового НБ-32 сферического компенсатора.
Привод бурового насоса НБ-32 в действие осуществляется через шкив посредством клиноременной передачи.
Параметры бурового НБ-32 (Мощность насоса 32 кВт)
|
Режим работы |
Диаметр сменных втулок, мм |
Объемная подача, дм3/сек (м3/час) |
Наибольшее давление, МПа |
|
105 двойных ходов поршня в минуту |
80 |
4,4 (15,8) |
4,0 |
|
90 |
5,8 (20,9) |
4,0 | |
|
100 |
7,3 (26,3) |
3,2 | |
|
110 |
9,0 (32,4) |
2,6 |

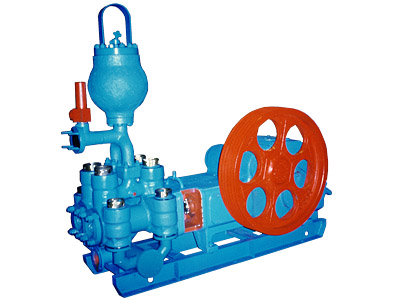

Насос буровой НБ-50
Основное назначение бурового насоса НБ-50 - обеспечение циркуляции промывочной жидкости в скважине при бурении геологоразведочных, структурно-поисковых скважин на нефть, газ, а также геофизических и глубоких (артезианских) скважин на воду. Для промывки используется высокое давление, которое создает буровой насос НБ-50. Промывочной жидкостью для бурового насоса НБ-50 могут быть вода или глинистый раствор.
Параметры бурового насоса НБ-50 (Мощность насоса 50 кВт)
|
Режим работы |
Диаметр сменных втулок, мм |
Объемная подача, дм3/сек (м3/час) |
Наибольшее давление, МПа |
|
105 двойных ходов поршня в минуту |
90 |
5,8 (20,9) |
6,3 |
|
100 |
7,3 (26,3) |
5,0 | |
|
110 |
8,9 (32,0) |
4,1 | |
|
120 |
11,0 (39,6) |
3,4 |
Насос буровой НБ-80
Параметры бурового насоса НБ-80 (Мощность насоса 80 кВт)
Режим работы Диаметр сменных втулок, мм Объемная подача, дм3/сек (м3/час) Наибольшее давление, МПа 105 двойных ходов поршня в минуту 80 5,5 (19,8) 10,0 90 7,2 (26,0) 8,0 100 9,1 (32,7) 6,3 110 11,0 (40,3) 5,2 120 14,0 (50,4) 4,3

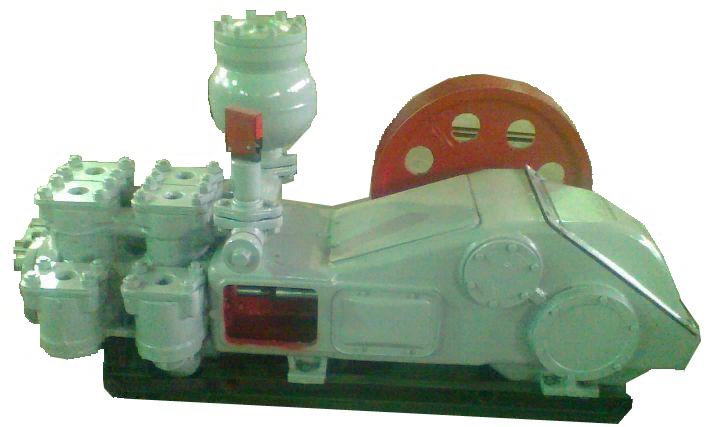

Насос буровой НБ-125, насос буровой НБ-125 иж
НАСОС НБ-125, НАСОС НБ-25 ИЖ ( НАСОС ВЫСОКОГО ДАВЛЕНИЯ ), ( НБ-125ИЖ, 9МГр-61, 9МГр-73 )
Насос НБ-125, НБ-125 ИЖ реверсивного действия двухпоршневой, состоящий из приводной и гидравлической частей, смонтированных на единой раме.
Предназначен для перекачивания высокоабразивных нефтепромысловых технологических жидких сред с присутствием твердых частиц при гидропескоструйной перфорации, эксплуатационном бурении, проводимых в нефтяных и газовых скважинах, а также при капитальном ремонте нефтяных, газовых скважин на месторождениях.
НБ-125, НБ-125 ИЖ (Мощность насоса 125 кВт)
Заказывая буровой насос НБ-125 нужно указать: наименование насоса, его исполнение, типоразмеры втулок и поршней, необходимых для работы.
Компания «ИЖНЕФТЕГАЗ» производит техническую доработку и модернизацию узлов Насоса бурового НБ-125 ( 9МГр-73, 9МГр-61, НБ-125 ИЖ ) для улучшения технических характеристик и параметров, увеличения межсервисного интервала и повышения Насос буровой НБ-125 ( 9МГр-73, 9МГр-61, НБ-125 ИЖ ), следующих производителей: ИЖНЕФТЕМАШ, ТАМБОВПОЛИМЕРМАШ, СИНЕРГИЯ.
|
Режим работы |
Диаметр сменных втулок, мм |
Объемная подача, дм3/сек (м3/час) |
Наибольшее давление, МПа |
|
100 двойных ходов поршня в минуту |
90 |
9,2 (33) |
13,0 (130) |
|
100 |
11,7 (42) |
10,0 (100) | |
|
115 |
15,9 (57) |
7,5 (75) | |
|
127 |
19,0 (64,8) |
6,0 (60) | |
|
76 двойных ходов поршня в минуту |
90 |
7,0 (25,5) |
17,0 (170) |
|
100 |
8,9 (32) |
13,0 (130) | |
|
115 |
12,1 (43,5) |
10,0 (100) | |
|
127 |
15,0 (54) |
8,8 (88) | |
|
66 двойных ходов поршня в минуту |
90 |
6,0 (21,6) |
17,0 (170) |
|
100 |
7,7 (27,7) |
13,0 (130) | |
|
115 |
10,5 (37,8) |
10,0 (100) | |
|
127 |
13,0 (46,8) |
8,8 (88) |
|
Конструктивные исполнения насосов НБ-32, НБ-50, НБ-80 | ||||||
|
Обозначение насоса |
Номер исполнения |
Исполнение |
Габариты, мм |
Масса, кг | ||
|
НБ-32 |
01 |
Шкив с правой стороны |
1860x740x1330 |
1040 | ||
|
НБ-50 | ||||||
|
НБ-80 |
1915x775x1215 |
1220 | ||||
|
НБ-32 |
02 |
Шкив с левой стороны |
1860x740x1330 |
1040 | ||
|
НБ-50 | ||||||
|
НБ-80 |
1915x775x1215 |
1220 | ||||
|
НБ-32 |
03 |
С пневмомуфтой и шкивом с правой стороны |
1860x1000x1330 |
1080 | ||
|
НБ-50 | ||||||
|
НБ-80 |
1915x1015x1215 |
1305 | ||||
|
НБ-32 |
04 |
С пневмомуфтой и шкивом с левой стороны |
1860x1000x1330 |
1080 | ||
|
НБ-50 | ||||||
|
НБ-80 |
1915x1015x1215 |
1305 | ||||
|
НБ-32 |
05 |
С фрикционной муфтой и шкивом с правой стороны |
1860x1000x1330 |
1080 | ||
|
НБ-50 | ||||||
|
НБ-80 |
1915x1020x1215 |
1305 | ||||
|
НБ-32 |
06 |
С фрикционной муфтой и шкивом с левой стороны |
1860x1000x1330 |
1080 | ||
|
НБ-50 | ||||||
|
НБ-80 |
1915x1000x1215 |
1385 | ||||
|
НБ-80 |
07 |
Без рамы и шкива |
1865x720x1355 |
1080 | ||
|
Конструктивные исполнения насоса НБ-125 | ||||||
|
Обозначение насоса |
Исполнение |
Габариты, мм |
Масса, кг | |||
|
НБ-125.01 |
Без шкива и рамы |
2353x886x1960 |
2740 | |||
|
НБ-125.02 |
Со шкивом и без рамы |
2353x980x1960 |
3100 | |||
|
НБ-125.03 |
Со шкивом и на раме |
2353x980x2005 |
3190 | |||
